组网及说明

在实际组网中，经常会遇到OSPF组网的案例，比如单区域OSPF、多区域OSPF、OSPF虚链路、OSPF NSSA、OSPF STUB等需求，以下是多区域OSPF典型组网的配置案例。

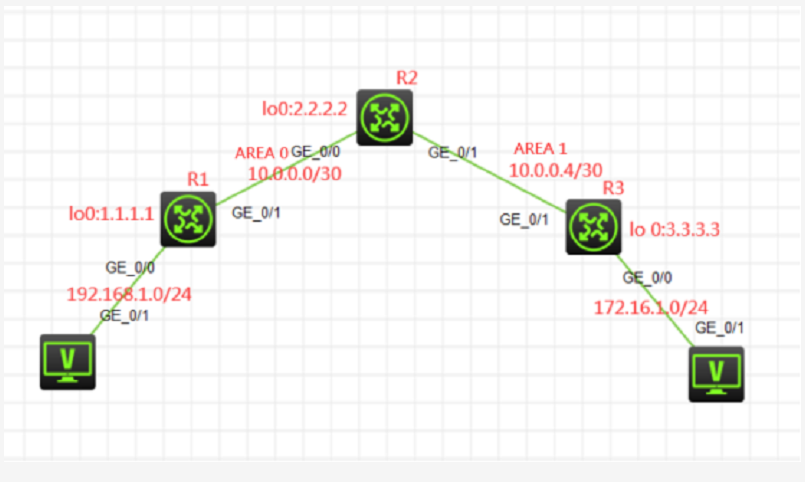

网络拓扑图：

配置步骤

1、配置loopback0地址

2、配置各互联地址

3、创建OSPF进程1，并将各地址在区域0中发布

4、查看OSPF邻居的状态

5、测试PC之间能互联互通

配置关键点

R1：


    system-view[H3C]sysname R1[R1]int LoopBack 0[R1-LoopBack0]ip add[R1-LoopBack0]ip address 1.1.1.1 32[R1-LoopBack0]quit[R1]int gi 0/0[R1-GigabitEthernet0/0]ip address 192.168.1.1 24[R1-GigabitEthernet0/0]description

     [R1-GigabitEthernet0/0]quit[R1]int gi 0/1[R1-GigabitEthernet0/1]ip address 10.0.0.1 30[R1-GigabitEthernet0/1]description

      [R1-GigabitEthernet0/1]quit[R1]ospf 1 router-id 1.1.1.1[R1-ospf-1]area 0.0.0.0[R1-ospf-1-area-0.0.0.0]network 10.0.0.1 0.0.0.0[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255[R1-ospf-1-area-0.0.0.0]quit[R1-ospf-1]quit




R2：


    system-view[H3C]sysname R2[R2]int LoopBack 0[R2-LoopBack0]ip address 2.2.2.2 32[R2-LoopBack0]quit[R2]int gi 0/0[R2-GigabitEthernet0/0]ip address 10.0.0.2 30[R2-GigabitEthernet0/0]description

     [R2-GigabitEthernet0/0]quit[R2]int gi 0/1[R2-GigabitEthernet0/1]description

      [R2-GigabitEthernet0/1]ip address 10.0.0.5 30[R2-GigabitEthernet0/1]quit[R2]ospf 1 router-id 2.2.2.2[R2-ospf-1]area 0.0.0.0[R2-ospf-1-area-0.0.0.0]network 10.0.0.2 0.0.0.0[R2-ospf-1-area-0.0.0.0]network 10.0.0.5 0.0.0.0[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0[R2-ospf-1-area-0.0.0.0]quit[R2-ospf-1]quit




R3：


    system-view[H3C]sysname R3[R3]int LoopBack 0[R3-LoopBack0]ip address 3.3.3.3 32[R3-LoopBack0]quit[R3]int gi 0/0[R3-GigabitEthernet0/0]description

     [R3-GigabitEthernet0/0]ip address 172.16.1.1 24[R3-GigabitEthernet0/0]quit[R3]int gi 0/1[R3-GigabitEthernet0/1]description

      [R3-GigabitEthernet0/1]ip address 10.0.0.6 30[R3-GigabitEthernet0/1]quit[R3]ospf 1 router-id 3.3.3.3[R3-ospf-1]area 0.0.0.0[R3-ospf-1-area-0.0.0.0]network 10.0.0.6 0.0.0.0[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0[R3-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255[R3-ospf-1-area-0.0.0.0]quit[R3-ospf-1]quit




测试各路由器的OSPF邻居建立情况：

R1>dis ospf peer         OSPF Process 1 with Router ID 1.1.1.1               Neighbor Brief Information Area: 0.0.0.0 Router ID       Address         Pri Dead-Time  State             Interface 2.2.2.2         10.0.0.2        1   37         Full/BDR          GE0/1


     dis ospf peer         OSPF Process 1 with Router ID 2.2.2.2               Neighbor Brief Information Area: 0.0.0.0 Router ID       Address         Pri Dead-Time  State             Interface 1.1.1.1         10.0.0.1        1   39         Full/DR           GE0/0 3.3.3.3         10.0.0.6        1   34         Full/BDR          GE0/1

      [R3]dis ospf peer         OSPF Process 1 with Router ID 3.3.3.3               Neighbor Brief Information Area: 0.0.0.0 Router ID       Address         Pri Dead-Time  State             Interface 2.2.2.2         10.0.0.5        1   37         Full/DR           GE0/1[R3]




PC之间能PING通：
